產 品 名 稱 |
走心機夾頭 + 走心機導套 |
| 具 體 材 質 | 本體白鋼 + 鎢鋼 | |
| 夾 持 形 式 | 圓孔、六方、異形 | |
| 夾 持 精 度 | 0.005-0.01mm | |
|

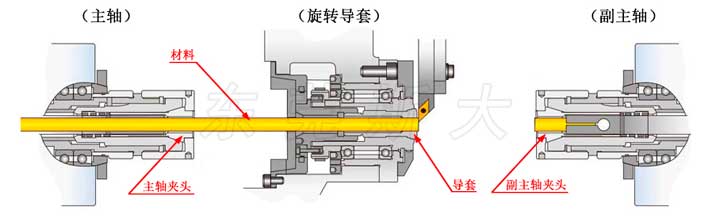

一、安裝位置：走心機主軸夾頭安裝在主軸前端夾持原材料，走心機導套安裝在活動導套內部扶持原材料，走心機副軸夾頭安裝在副主軸前端，夾持產品而背面加工。 |
||
 |
||

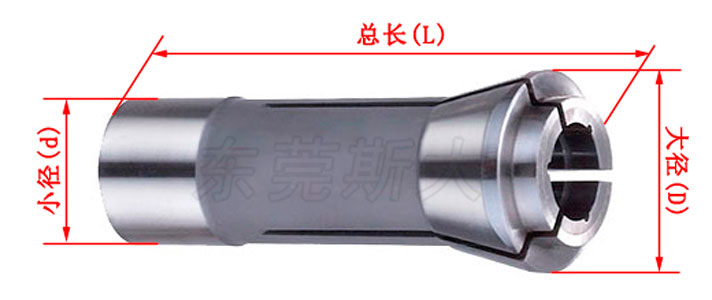

| 夾頭 |
型號 |
夾頭主要尺寸 |
||
| d | D | L | ||
|
斯大 STAR (主軸夾頭與背軸夾頭尺寸一樣) |
12 | 18 | 25 | 67 |
| 20 | 26 | 36 | 67 | |
| 23 | 28 | 35 | 77 | |
| 25 | 32 | 42 | 78 | |
| 32 | 37 | 47 | 92 | |

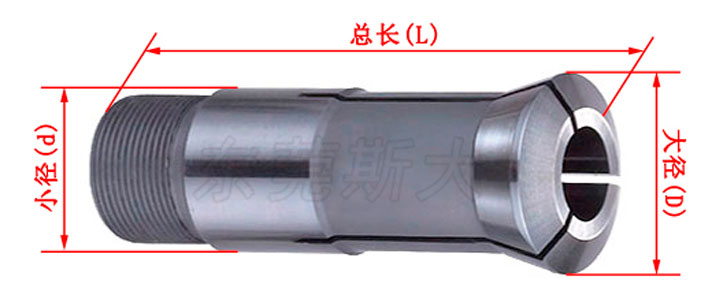

| 導套 |
型號 |
導套主要尺寸 |
||
| d | D | L | ||
|
斯大 STAR (20型導套與23型導套尺寸一樣) |
12 | 21 | 24 | 58 |
| 20 | 30 | 35 | 59 | |
| 23 | ||||
| 25 | 34 | 41 | 87.5 | |
| 32 | 42 | 49 | 82 | |
