加工最大直徑 |
 |
φ13mm |
| 加工最大長度 |
 |
205mm / 30mm(無導套) | |
| 加 工 能 力 |
 |
||
| C 軸 功 能 |
 |
主軸 + 副主軸 | |
|

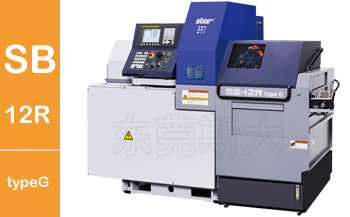

一、斯大走心機SB-12RtypeG采用前端導套扶持，后端主軸箱夾持材料移動結構，因刀具始終緊挨著導套進行加工，當加工長尺寸零部件時，這種結構即可抑制材料的撓性，實現高精度復合加工。 |
 |
||
| 二、斯大走心機SB-12RtypeG采用傾斜型燕尾槽導軌構造，這樣切削點近接處X、Y軸構成放射狀，機械剛性提高，還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1)，減少切削抵抗力矩的負重，使X軸、Z軸方向的刀架臺剛性提高，由于這個斯大自豪的具有專利的刀架臺構造，實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
 |
||
| 三、斯大走心機SB-12RtypeG具備導套無導套互換功能，針對短尺寸零部件使用無導套功能，由于加工位置接近材料夾持位置，所剩尾料可控制在有導套尾料長度1/3，極大地推動了材料成本的降低。 |
 |
||
| 四、斯大走心機SB-12RtypeG在標準規格橫向鉆孔單元4軸的基礎上，可配備橫向鉆孔單元5軸型、可交換式橫向鉆孔單元5軸型/5軸高速型4種刀架臺，而可交換式橫向鉆孔單元5軸中的右側3軸及背面4軸單元，采用模塊化設計配備豐富的刀具單元，可根據工件需要自由安裝多種可交換式工具，展開多樣的復合加工。 |
 |
||

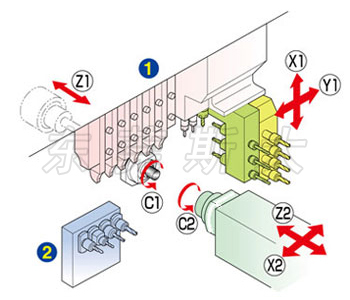

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
|
|
|
① |
橫向鉆孔單元4軸型 |
車刀(□12mm) |
6把 |
|
橫向鉆孔單元5軸型 |
車刀(□12mm) |
6把 |
||
|
可交換式橫向鉆孔單元5軸型(5軸高速型) |
車刀(□12mm) |
6把 |
||
|
② |
背面4軸單元 |
背面加工工具 |
4把 |
|
| 項目 | SB-12R type G | |||||
|
橫向鉆孔單元 4軸型 |
橫向鉆孔單元 5軸型 |
可交換式橫向鉆孔 單元5軸型 |
可交換式橫向鉆孔 單元5軸高速型 |
|||
| 最 大 加 工 直 徑 | φ13mm | |||||
| 主軸箱最大行程 | 導 套 規 格 | 205mm | ||||
| 無 導 套 規 格 | 材料直徑X 2.5(max.30mm) | |||||
| 車 刀 把 數 | 6把（□12mm）/ 7把（□10mm） | |||||
| 4 軸 套 筒 座 | 刀 具 把 數 | 正面加工固定刀具4把 | ||||
| 背面加工固定刀具4把 | ||||||
| 最 大 鉆 孔 能 力 | φ10mm | |||||
| 最 大 切 削 攻 絲 能 力 | M10XP1.5 | |||||
| 動 力 刀 具 | 刀 具 把 數 |
橫向動力刀具 4把(ER16) |
橫向動力刀具 5把(ER11) |
橫向動力刀具2把(ER11) |
||
|
最 大 鉆 孔 能 力 |
ER16 | φ7mm | — | φ7mm | ||
| ER11 | — | φ5mm | φ6mm | φ5mm | ||
|
最 大 切 削 攻 絲 能 力 |
ER16 | M6XP1.0 | — | M6XP1.0 | ||
| ER11 | — | M5XP0.8 | ||||
| 最 大 轉 速 | ER16 | max.6,000min-1 | — | max.6,000min-1 | ||
| ER11 | — | max.10,000min-1 | max.8,000min-1 | max.10,000min-1 | ||
| 電 機 | 1.0kw(連續) / 1.2kw(5分/30%ED) | |||||
| 速 進 給 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |||||
| 主 軸 分 度 | C軸控制 | |||||
| 主 軸 轉 速 | max.15,000min-1 | |||||
| 主 軸 電 機 | 2.2kw(連續) / 3.7kw(10分/25%ED) | |||||
| 切 削 油 箱 容 量 | 180L | |||||
| 機 械 尺 寸（長 X 寬 X 高） | 2,070 X 1,177 X 1,760mm | |||||
| 主 軸 芯 高 | 1,060mm | |||||
| 機 械 重 量 | 1,750kg | |||||
| 電 器 設 備 功 率 | 3.7KVA | |||||
| A 特 性 噪 音 水 準 | 78dB | |||||
| 項目 | SB-12R type G | ||
| 最 大 夾 持 直 徑 | φ13mm | ||
| 最 大 接 取 制 品 長 | 80mm | ||
| 最 大 制 品 突 出 長 | 30mm | ||
| 背 面 專 用 單 元 | 刀 具 把 數 | 4把 | |
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 動 力 刀 具 | φ6mm | ||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M6XP1.0 | |
| 動 力 刀 具 | M5XP0.8 | ||
| 動 力 刀 具 轉 速 | max.8,000min-1 | ||
| 動 力 刀 具 電 機 | 0.75KW | ||
| 副 主 軸 分 度 | C軸控制 | ||
| 副 主 軸 轉 速 | max.12,000min-1 | ||
| 副 主 軸 轉 速 控 制 | AC主軸電機控制 | ||
| 副 主 軸 電 機 | 0.55kw(連續) / 1.1kw(15分/40%ED) | ||
